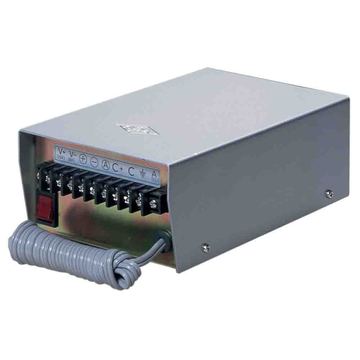

VP-11A電源主機
看原圖

VP-11A電源主機
VP-11A

規格
  • ● 電源使用:輸入110V輸出DC-12V AC-24V(兩組)、AC-16V
  • ● 九個輸出接線端子座
  • ● 外殼材質:SPCC鐵材。(烤漆)
  • ● 外觀尺寸:長200mm ×寬111mm ×高71mm
功能
  • ● 1. V+ 端子:可供對講機配件電源使用
  • ● 2. V- 端子:可供對講機配件電源使用
  • ● 3. C端子:可供電源主機內繼電器使用
  • ● 4. +端子:可供門口機通話電源使用
  • ● 5. -端子:可供門口機通話電源使用
  • ● 6. A端子:可供呼叫響鈴電源使用
  • ● 7. C+端子:可供門口攝影機電源使用
  • ● 8. A(EL)端子:可供電鎖電源使用
  • ● 9. 接地符號端子:可供電鎖電源使用
  • ● 10. 主機前面板處設有一個撬動開關(附燈),可隨時開、關110V電源
  • ● 11. 本電源主機C+端子平時是斷電式,只有室內機備啟動時才有送出電壓
