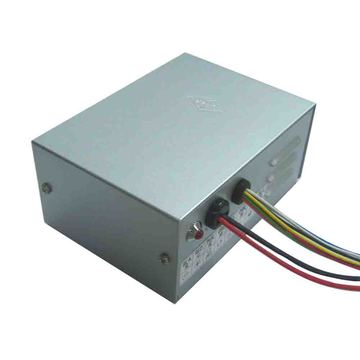

規格

• ● 電源使用：輸入110V、輸出DC-12V AC-24V
• ● 八個輸出連接線
• ● 外殼材質：SPCC鐵板
• ● 外觀尺寸：長137mm ×寬85mm ×高54mm

功能

• ● 1. 黑色連接線：提供一組接地負電壓，可供電鎖及門口機、室內機電源使用
• ● 2. 紅色連接線：提供一組DC-12V正電壓，可供門口機及室內機通話電源使用
• ● 3. 紫色連接線：供連接至門口機L2，串接通話迴路
• ● 4. 綠色連接線：供連接至門口機L1，並接通話迴路
• ● 5. 黃色連接線：供連接至室內機14（Li），串接通話迴路
• ● 6. 橙色連接線：供連接至室內機Ai，可共室內機電鈴使用
• ● 7. 白色連接線：供連接至門口機AD，可共門口機使用
• ● 8. 藍色連接線：供連接至門口機A，可共門口機及電鎖使用
• ● 9. 下蓋前面設有一個電源指示燈，通電時燈常亮，關電時燈不亮
